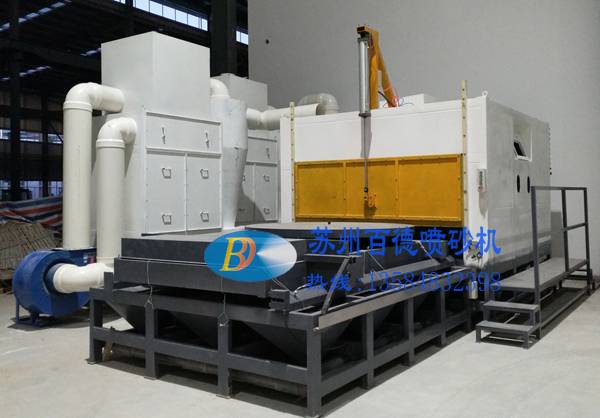

本圖片是寧波拓普集團股份有限公司定做的汽車配件模具專用噴砂機

在噴砂加工前，工人用起重設備將模具吊放在電動臺車轉盤中心上，(因?yàn)槟＞咻^重、嚴禁擺放模具偏心)操作工人將按自己工作的要求，將按鈕旋到自己需要的功能上，工作流程如下。
“自動檔” 開關打到自動擋上、回砂除塵風機自動運行起動、壓力罐自動加壓開始、設定好轉盤旋轉的工作頻率、設定好噴砂直線移動的工作頻率、設定好噴砂擺動工作頻率、(工作頻率是指電機運轉的速度快慢)，模具噴砂的時間根據移動的速度快慢來定，(直線移動的速度越快、意思是說模具噴砂的時間就越短，噴砂時間技術參數只能按每個模具在現場自己測試)。操作工人確認工件安全放在臺車轉盤上、確定設備周邊在安全狀態下、按動臺車進艙按鈕、臺車慢步自動進艙、臺車進艙到位后、氣動門自動慢慢往下關閉、氣動門自動關閉到位后、轉盤帶動工件低速勻速轉動，直線穩動機構慢慢往前行走移動、在直線移動工作時、噴槍擺動機構同時也帶動噴槍作扇形擺動工作噴砂，當移動機構行到超過中心點時、噴砂工作自動停止、吹凈工作自動打開、在移動機構返回原點時順便同時吹凈模具表面的部分粉塵，移動機構返回原點后，轉盤旋轉停止工作、擺動機構停止工作、直線穩動機構停止工作、吹凈工作也自動停止，吹凈停止后、吸塵延時一分鐘左右，氣動門自動打開，臺車自動退出艙外，一個自動運行程序工作完全。工人用起重設備將模具吊離噴砂機轉盤，噴砂工作結束。
“手動檔” 每個功能獨立分開控制，主要作用是方便手動噴砂操作和檢修維護設備用，(1)點動手動加壓按鈕(加壓工作開始)，(2)點動轉盤旋轉按鈕(轉盤慢速旋轉工作開始)，(3)點動直線移動按鈕(直線移動工作開始)，(4)點動噴槍擺動按鈕(噴槍擺動工作開始)，(5)點動氣動開門按鈕(氣動門自動打開)，(6)點動氣動門關門按鈕(氣動門自動關閉)，(7)點動除塵風機運行按鈕(除塵風機運行)。注:氣動門和臺車運行機構工作做了互相連鎖控制，工作性能請看以后的說明書。
手動噴砂工作流程，手動加壓、手動風機起動、手動臺車進出工作艙、工人腳點動腳踩開關，轉盤帶動工件低速勻速轉動，腳離開腳踏開關，轉盤停止旋轉，工人一手拿噴槍、一腳踩腳踏開關，對工件進行人工噴砂處理，噴砂完畢后，腳離開腳踏開關自動關閉噴槍工作；需要吹凈時腳再踩一個腳踏開關，噴槍工作只會吹氣，工人手拿噴槍對模具進行吹凈清理工作，(我們公司設計的噴砂槍有兩種功能、又可以工作噴砂、又可以吹凈、一槍兩用)。
